Практическая работа по реверс-инжинирингу и 3D-моделированию держателя удлинителя в Autodesk Fusion 360. 46 Моделирование кронштейна для удлинителя под печать (22_Pilot_holder)
ВК Видео: https://vkvideo.ru/video-101465056_456239018?list=ln-x3fKNb9alZHQ1n0Zo3
RuTube: https://rutube.ru/video/private/95457e530a07a2c872c016693b257d97/?p=V3nMnjLdvPJQzabPwHBWCQ
Ссылка на материалы: https://disk.yandex.ru/d/zf1rtawH4i0qsA
Ссылка на видеозапись на Я.Диск: https://disk.yandex.ru/i/L01blf5VTwa5Yw
🎯 Цель урока
Освоить методику реверс-инжиниринга (обратного проектирования) реального объекта — держателя удлинителя — с последующим его модернизацией, 3D-моделированием в Fusion 360, подготовкой к 3D-печати и оформлением чертежа.
🧰 Инструменты и материалы
Физический объект: оригинальный держатель удлинителя («Pilot holder»), требующий доработки
- Штангенциркуль — для снятия точных размеров (можно заменить линейкой, но с меньшей точностью)
- Программное обеспечение:
- Autodesk Fusion 360 — параметрическое CAD-моделирование
- Ultimaker Cura (v.5.9+) — слайсинг для 3D-печати
- (факультативно) PDF-экспорт чертежа, 3MF/G-code для переносимости проекта
- Оборудование для печати: 3D-принтер (пример — Anycubic Cobra Max/Neo), материал — PLA.
📐 Этапы выполнения
1. Анализ исходной детали и постановка задачи
- Проблемы оригинала:
- Плохая вставка из-за закругления у крепёжного элемента
- Использование саморезов → замена на болтовое соединение (М5)
- Недостаточная прочность и эстетика
- Цель модернизации:
- Обеспечить совместимость с удлинителем Pilot (в т.ч. проход «набалдашника» Ø30 мм)
- Увеличить жёсткость конструкции
- Подготовить к печати без поддержек
2. 3D-моделирование в Fusion 360
🔹 2.1. Создание эскиза (Sketch)
- Создан новый документ → выбрана плоскость XY.
- Построен основной прямоугольник 85 × 25 мм (габариты площадки).
- Внутри — второй прямоугольник 60 × 25 мм (для крепления удлинителя).
- Добавлены конструктивные линии (Construction Lines) и линия симметрии.
- С помощью зеркального отражения (Mirror) созданы два отверстия Ø5 мм (под болты М5), симметричных относительно оси.
- Для формирования полочки — использован инструмент Offset (–3 мм от внутреннего прямоугольника).
🔹 2.2. Объёмное моделирование (Design/Sculpt → Create)
- Extrude:
- Нижняя пластина: выдавливание на –3 мм (толщина 3 мм — оптимально для PLA).
- Полочка: выдавливание на +45 мм (по замерам с физического образца).
- Fillet (скругления):
- Рёбра основания — радиусом 2,5 мм (эстетика, безопасность, удобство печати).
- Cut-out (вырезание):
- Скос на боковой грани — создан эскиз + Extrude с операцией Cut.
- Канавка для провода: эскиз с центрированием → Extrude Cut.
- Открытое отверстие Ø30 мм для «набалдашника» — замена оригинального Ø20 мм.
🔹 2.3. Усиление конструкции
- Рёбра жёсткости:
- Эскиз на задней плоскости → линии под 45° → зеркальное отражение.
- Extrude с параметрами:
- толщина 3 мм
- режим Symmetric (1.5 + 1.5 мм)
- операция Join
- Дополнительное ребро жёсткости на ответной пластине — аналогично.
🔹 2.4. Моделирование ответной детали
- Создана вторая пластина (New Body) — 85 × 25 × 3 мм.
- Те же отверстия Ø5 мм (для болтов).
- Рёбра жёсткости добавлены для предотвращения прогиба при затяжке.
3. Подготовка к 3D-печати (в Cura)
| Параметр | Значение | Комментарий |
|---|---|---|
| Материал | PLA | Низкая усадка, простота печати |
| Температура сопла | 215 °C | Подобрано под конкретный филамент |
| Температура стола | 40–45 °C | Минимум адгезии, без варпа |
| Скорость печати | 120 мм/с | Деталь техническая → приоритет — скорость |
| Заполнение (Infill) | 50–70 % | Баланс прочности и экономии материала |
| Infill Pattern | Lines | Просто, быстро, надёжно |
| Adhesion | Отключено | Уверенность в адгезии (стол чистый, ровный) |
| Поддержки | Не требуются | Детали спроектированы «лёжа» — без свесов >45° |
| Расположение | Вручную + Arrange All Models | Оптимизация времени печати, минимизация перемещений |
- Время печати: ~1 ч 38 мин
- Экспорт: G-code + проект Cura (.3mf) — для архивации и повторного редактирования.
4. Документирование и экспорт
| Файл | Формат | Назначение |
|---|---|---|
| Деталь 1 (держатель) | .stl | Печать |
| Деталь 2 (ответная пластина) | .stl | Печать |
| Проект CAD | .f3d | Редактирование в Fusion 360 |
| Проект CAD (универсальный) | .step | Импорт в другие CAD-системы |

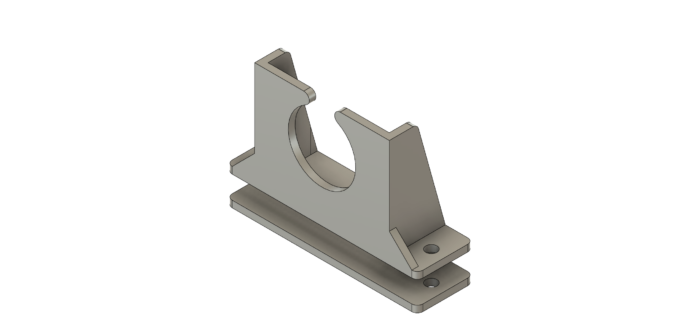

| Превью модели | .png (с прозрачным фоном) | Визуальная идентификация |
| Чертёж | .pdf | Производственная документация, обучение |

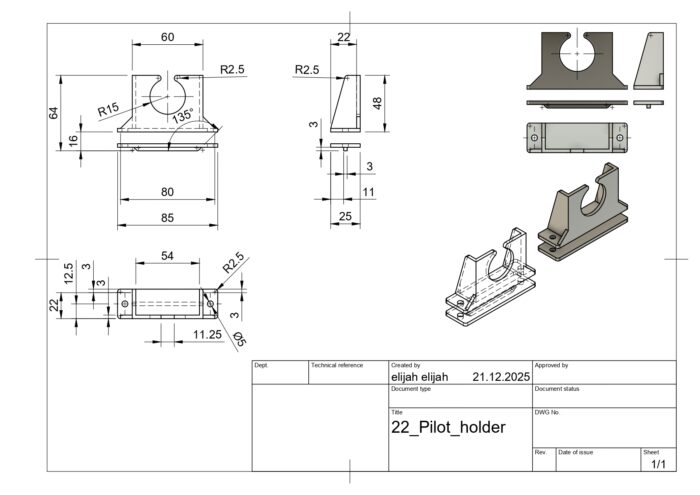

🔹 Создание чертежа (Drawing)
- Формат: А4, альбомная ориентация
- Виды:
- Главный вид (фронтальный)
- Вид сверху, сбоку
- Изометрическая проекция
- Затенённый вид (Shaded View) — для наглядности
- Автоматическая простановка размеров → ручная коррекция (удалены избыточные/нецелые значения, улучшена читаемость).
- Вынесены основные габариты, отверстия, радиусы скруглений.
🏷️ Система именования проектов
Преподаватель использует унифицированную схему:
ID_22_Pilot_HolderID— Industrial Design22— порядковый номер проектаPilot_Holder— краткое описание (латиницей, без пробелов →_)
✅ Рекомендации:
- Избегать кириллицы и пробелов в именах файлов
- Версионировать детали:
ID22_D1,ID22_D2(деталь 1, деталь 2) - Архивировать полный комплект — от исходника до G-code
✅ Ключевые навыки, отработанные на уроке
- Реверс-инжиниринг: измерение → цифровая реконструкция
- Параметрическое моделирование: эскизы, конструктивные линии, зеркальное копирование
- Оптимизация под 3D-печать: ориентация, толщина стенок, избегание поддержек
- Инженерное мышление: расчёт нагрузок → рёбра жёсткости
- Работа с документацией: чертёжи, технические требования, именование
- Слайсинг и постобработка: настройка Cura под задачу
💡 Выводы и рекомендации
- Моделирование — не копирование, а осмысленная доработка под требования эксплуатации.
- Точность замеров → надёжность сборки.
- Эстетика и функциональность идут рука об руку: скругления улучшают не только вид, но и безопасность/прочность.
- Документирование проекта — обязательная часть инженерной культуры.
